精密小样切割方案

电子封装、PCB 与焊点样品的精密取样

样品情况

电子封装、PCB 焊点、CSP 焊球、芯片边缘、柔性电路板和薄片材料，尺寸通常不大，但目标观察区域很小。很多样品需要切到焊点中心、芯片边缘、封装界面或某一层材料附近，切割位置稍有偏差，后续研磨就要反复找面，严重时会错过目标截面。

这类样品常用于失效分析、焊点可靠性检测、封装界面观察、层间结构分析和小尺寸零件截面制备。样品本身可能只有几毫米到几十毫米，但真正要看的区域更小。切割时既要接近目标位置，又要尽量减少前段损伤，这样后续镶嵌、研磨和抛光才不会反复修正。

制样难点

这类样品的另一个难点是材料组合复杂。硅、陶瓷、铜、铝、焊料、环氧树脂和聚合物经常同时出现在一个样品中。硬脆材料容易崩边，软金属容易变形，树脂和聚合物又容易受热影响。切割时如果进给不稳，样品内部材料切换会带来冲击，后续就可能看到裂纹、分层、焊点拖拽或界面损伤。

目标截面越小，对切割位置、夹持方式和进给稳定性的要求越高。样品没有夹稳时，切割线会偏，后续研磨就要不断找面；进给过快时，焊点和芯片边缘容易受到冲击；冷却不足时，树脂和聚合物会出现热影响。前段切割留下的问题，后续往往要用更多研磨时间来修正。

PCB 焊点、CSP 焊球和电子封装样品还经常需要保留完整的界面关系。焊料、铜焊盘、镀层、树脂和基材之间的边界要尽量清楚，后续才能判断空洞、裂纹、分层、偏移或连接异常。切割时扰动越小，后面的显微观察越容易得到稳定结果。

推荐说明

这类样品推荐使用 CUTLAM micro 3.0。它适合小尺寸样品的精密切割，自动进给可以减少手动推进带来的忽快忽慢，让切割路径更稳定。配合精密切割轮使用时，切缝更窄，对焊点、薄片和芯片边缘的扰动更小。

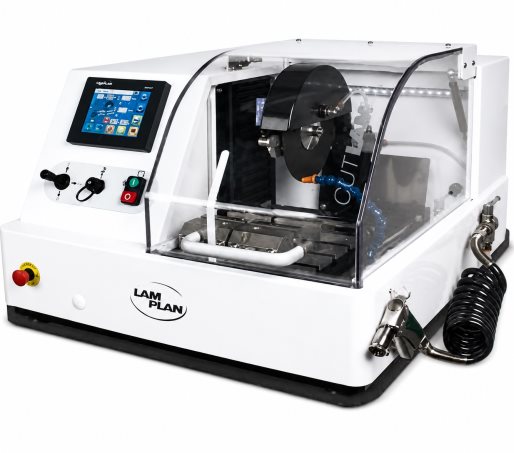

图 3 CUTLAM micro 3.0 精密切割机

如果样品需要严格接近目标位置，可以结合定位辅助和合适夹具使用。先确认切割线，再通过稳定夹持减少样品晃动。对于 PCB 焊点、CSP 焊球和电子封装样品，切割位置越接近目标层位，后续研磨修正量越少，制样成功率也越高。

相比平台式切割，CUTLAM micro 3.0 的封闭透明防护罩可以把切割液、碎屑、细小粉尘和样品上可能松脱的元器件控制在切割仓内。PCB、CSP 焊球和电子封装样品在切割时，焊点碎片、小颗粒或边角料不容易向外弹出，手也不用靠近切割轮和样品断口，操作更干净，也能降低伤手风险。

对于多材料样品，切割轮选择也很关键。硬脆材料需要减少崩边，软金属需要减少拖拽，树脂和聚合物需要控制热影响。CUTLAM micro 3.0 配合合适的精密切割轮和冷却方式，可以让切割过程更平稳，减少焊点拉伤、界面开裂和芯片边缘破损。

这类样品的制样效率，很多时候取决于前段切割。切得越接近目标位置，后续研磨找面的时间越短；切割损伤越少，抛光修正和返工的概率也越低。对于批量截面检测，稳定的切割路径还能让不同样品之间的制样结果更一致。

CUTLAM micro 3.0 的优势在于把“找位置、稳进给、低损伤”这几个环节连起来。样品切得更稳，后续镶嵌、研磨和抛光就会更顺，适合失效分析、批量截面检测和精密电子样品制备。
