12层PCB过孔失效截面分析(切割篇)

把切割线落到目标过孔附近，后续研磨才有机会看到真正的失效位置。

案例简介

多层 PCB 失效分析的关键在于切准目标过孔。通过激光定位、稳定夹持和自动进给，切割位置更接近目标截面，后续研磨少走弯路，过孔裂纹、镀铜连续性和层间连接更容易被看清。

适用样品：多层 PCB、HDI 板、BGA 区域样品、封装基板、局部线路失效样品。

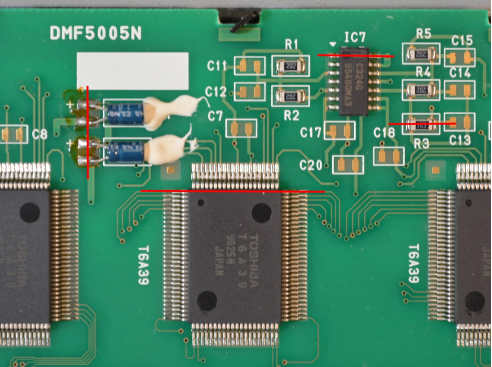

图 1 PCB 目标区域切割定位图，红线用于确认截面位置

样品情况

这类样品通常来自电子产品失效分析。外观看不出明显损伤，电测只能确认功能异常，真正的问题往往藏在 BGA 周边、局部过孔或内层线路里。12 层 PCB 的铜层、树脂、玻纤和过孔堆叠在一起，目标截面很窄，前段切割偏一点，后续研磨就会反复找面。

多层板失效分析看重的是位置。切割线要尽量靠近目标过孔，样品还要稳定固定，后续才能把孔壁镀铜、内层连接和树脂界面完整保留下来。

切割难点

PCB 上的目标区域通常只有局部一小块，切割时既要避开无关器件，又要接近过孔中心。手动推进容易出现快慢变化，样品受力后也可能轻微移动，截面位置一偏，后续就需要用更多研磨量去修正。

材料组合也会增加难度。铜层、树脂和玻纤软硬不同，切割过程不稳定时，界面会出现拉伤、分层或孔壁变形，影响后续判断。

推荐切割方案

这类样品推荐使用 CUTLAM micro 3.0。切割前通过激光定位功能确认目标过孔和线路位置，再配合精密夹具固定小尺寸 PCB。自动进给让切割路径更稳定，减少手动推进带来的偏移。

配合精密切割轮使用时，切缝更窄，对铜层、树脂和孔壁结构的扰动更小。切割位置越接近目标截面，后续镶嵌、研磨和抛光的修正量越少，制样效率也更容易稳定下来。

切割后观察价值

切割完成后，样品经过镶嵌、研磨和抛光，可以观察过孔内部裂纹、孔壁镀铜连续性、层间连接状态和树脂界面。对于多层 PCB、HDI 板、BGA 区域失效和局部线路异常，这类切割方案能让现场更快接近目标截面。

推荐设备：CUTLAM micro 3.0+激光定位

图 2 推荐设备：CUTLAM micro 3.0

CUTLAM micro 3.0 适合小尺寸电子样品的精密切割。激光定位功能可以先确认目标焊点、过孔、微孔或芯片边缘位置，再配合精密夹具固定样品，减少切割过程中的晃动。

自动进给让切割路径保持稳定，配合精密切割轮使用时，切缝更窄，对焊点、铜层、树脂和薄片材料的扰动更小。对于后续需要研磨到目标截面的样品，前段切割越接近目标位置，后续修正量越少。
