PCBA焊点裂纹截面分析(切割篇)

焊点失效看不清表面，关键在于把截面切到焊点中心附近。

案例简介

焊点裂纹常常藏在焊球内部或焊盘界面。精密切割先把截面带到焊点中心附近，再通过后续研磨抛光确认裂纹、空洞和 IMC 层状态，适合电子板焊点失效分析。

适用样品：BGA、CSP、QFN、贴片器件、高密度电子板、汽车电子 PCBA。

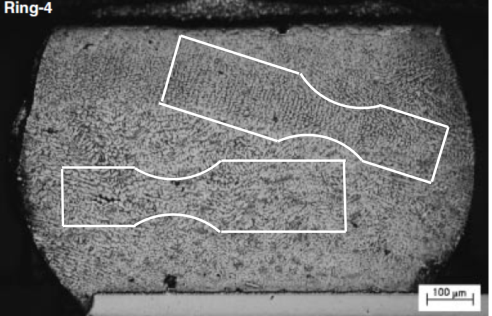

图 1 BGA 焊点截面，可用于观察裂纹、空洞和焊盘界面

样品情况

PCBA 在热循环、振动或长期使用后，焊点内部容易出现裂纹、空洞、IMC 层异常或焊盘界面分离。很多焊点失效从外观上看不明显，功能测试也只能说明异常存在，真正的裂纹位置和扩展方向需要通过截面确认。

BGA、CSP、QFN、贴片电阻和电容的目标区域都很小。切割位置越接近焊点中心，后续研磨越省力，截面信息也越完整。

切割难点

PCBA 样品上元器件密集，焊点尺寸小，切割时容易出现定位偏差。样品如果夹持不稳，切割线会偏离目标焊点，后续研磨可能错过裂纹所在平面。

焊料、铜焊盘、树脂和封装材料同时存在，软硬差异明显。切割冲击过大时，焊点周围可能产生拖拽、界面拉伤或额外裂纹，影响失效判断。

推荐切割方案

推荐使用 CUTLAM micro 3.0。切割前通过激光定位功能确认目标焊点所在位置，再用夹具固定 PCBA。自动进给让切割过程更平稳，减少样品晃动和切割偏移。

配合精密切割轮使用，切缝更窄，对焊点和焊盘周围结构的扰动更小。前段切割控制好了，后续研磨不用反复补找，现场工程师更容易把时间放在观察和判断上。

切割后观察价值

切割后经过研磨抛光，可以观察焊球中心、焊盘界面、IMC 层、空洞和裂纹扩展情况。该方案适合 BGA、CSP、QFN、贴片器件、高密度电子板焊点和汽车电子 PCBA 失效分析。

推荐设备：CUTLAM micro 3.0

图 2 推荐设备：CUTLAM micro 3.0

CUTLAM micro 3.0 适合小尺寸电子样品的精密切割。激光定位功能可以先确认目标焊点、过孔、微孔或芯片边缘位置，再配合精密夹具固定样品，减少切割过程中的晃动。

自动进给让切割路径保持稳定，配合精密切割轮使用时，切缝更窄，对焊点、铜层、树脂和薄片材料的扰动更小。对于后续需要研磨到目标截面的样品，前段切割越接近目标位置，后续修正量越少。
