PCB微孔与多层结构截面制样(切割篇)

微孔截面要看清铜层、树脂和孔壁，前段切割必须低损伤。

案例简介

PCB 微孔样品要看清铜层、树脂和孔壁连接状态，切割阶段需要尽量减少层间扰动。稳定进给和窄切缝能减少界面拉伤，让后续截面观察更清楚。

适用样品：HDI 板、PCB 微孔、多层板、柔性电路板、封装基板、复杂电子互连结构。

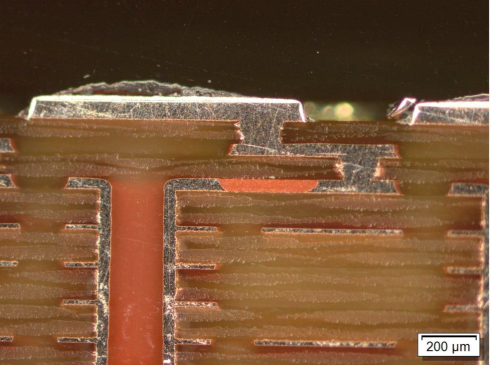

图 1 PCB 微孔切割后截面，铜层、树脂和孔壁结构清楚可见

样品情况

HDI PCB 的微孔尺寸小，孔壁铜层、树脂、玻纤和内层线路紧密分布。检测时通常需要看微孔连接状态、铜层厚度、孔壁质量和层间结构，切割前处理的质量会直接影响后续显微观察。

这类样品看起来只是板材的一小段，真正要看的区域却集中在几处微孔和层间界面。切割位置和切割损伤都要控制好。

切割难点

微孔区域材料组合复杂，铜层、树脂和玻纤软硬不同。切割进给不稳时，孔壁可能变形，层间可能开裂，界面也可能被拉伤。后续观察时，现场需要判断异常来自样品本身还是制样过程。

微孔位置很小，切割前定位不清楚，后面就要靠研磨慢慢找面，制样效率会被拖慢。

推荐切割方案

推荐使用 CUTLAM micro 3.0。切割前通过激光定位功能确认微孔位置，再配合精密夹具固定样品。自动进给让切割路径更稳定，减少材料切换时产生的冲击。

精密切割轮可以降低切割扰动，切缝更窄，对铜层和树脂界面的影响更小。这样后续研磨抛光时，微孔结构更容易被完整保留下来。

切割后观察价值

切割后经过标准研磨抛光，可以清楚看到微孔截面、铜层边界、树脂填充状态和层间连接情况。该方案适合 HDI 板、PCB 微孔、多层板、柔性电路板、封装基板和复杂电子互连结构。

推荐设备：CUTLAM micro 3.0

图 2 推荐设备：CUTLAM micro 3.0

CUTLAM micro 3.0 适合小尺寸电子样品的精密切割。激光定位功能可以先确认目标焊点、过孔、微孔或芯片边缘位置，再配合精密夹具固定样品，减少切割过程中的晃动。

自动进给让切割路径保持稳定，配合精密切割轮使用时，切缝更窄，对焊点、铜层、树脂和薄片材料的扰动更小。对于后续需要研磨到目标截面的样品，前段切割越接近目标位置，后续修正量越少。
