锌涂层金相制样案例(抛光篇)
图1 锌涂层截面示例。
锌涂层截面抛光承接P4000精磨表面，目标是让细划痕逐级收敛，同时保持涂层边缘、层间界面和厚度测量边界。抛光过程按3 μm、1 μm、0.05 μm逐步推进，布面接触保持平稳，压力保持轻，时间保持短。每一道抛光完成后冲洗观察，再进入下一道。
|
案例设定 |
内容 |
|
适用样品 |
热镀锌、合金化镀锌及类似薄层截面样品。 |
|
前道状态 |
P4000精磨完成，涂层界面已进入目标观察范围。 |
|
抛光配置 |
MASTERLAM 3.0 + DISTRILAM + TOUCHLAM 2TS4 / 4FV3 / 4MP2 + NEODIA F 3 μm / 1 μm + ALPLAN 0.05 μm。 |
锌涂层抛光控制重点
|
控制重点 |
样品状态 |
抛光目标 |
|
边缘形貌保持 |
涂层边缘已经接近观察状态，抛光阶段以细划痕收敛和边缘整理为主。 |
涂层边缘保持自然、连续，厚度测量边界清楚。 |
|
层间界面清楚 |
锌层与钢基体软硬不同，细抛时需要稳定布面和轻压力承接。 |
锌层/钢基体界面线条干净，基材过渡区保持平顺。 |
|
表面洁净稳定 |
终抛阶段需要把残留细纹和轻微雾感整理到观察状态。 |
表面干净、稳定，适合后续显微观察和厚度测量。 |
图2 锌涂层抛光阶段推荐耗材组合。
耗材配置与样品控制
|
控制重点 |
推荐型号 |
耗材特点 |
制样表现 |
|
P4000表面承接 |
TOUCHLAM 2TS4 + NEODIA F 3 μm |
2TS4缎纹天然纤维更适合涂层、硬度差异材料和多相界面精抛，配合3 μm金刚石液承接P4000精磨表面。 |
P4000精磨纹按稳定节奏收敛，涂层边缘和层间界面继续保持清楚。 |
|
层间边界整理 |
TOUCHLAM 4FV3 + NEODIA F 1 μm |
4FV3布面更细，配合1 μm金刚石液做轻压力细抛，层间位置更容易保持清楚。 |
锌层和钢基体之间的界面线条更干净，厚度测量边界更利落。 |
|
终抛表面洁净 |
TOUCHLAM 4MP2 + ALPLAN 0.05 μm |
4MP2承接氧化物终抛，ALPLAN 0.05 μm用于短时整理最终表面。 |
表面洁净度提升，涂层边缘形貌和层间轮廓保持稳定。 |
图3 锌涂层抛光阶段推荐设备与起始参数。
设备配置与工艺控制
|
控制重点 |
MASTERLAM 3.0 + DISTRILAM特点 |
起始设置 |
制样表现 |
|
抛光压力连贯 |
压力自动补偿，单点加压以1 N为单位细分。样品被抛去后，设备把实际压力补回到设定压力。 |
MASTERLAM 3.0；推荐300 mm盘面；单点加压8-10 N/样；每道30-60 s |
3 μm、1 μm和0.05 μm各道抛光保持连续接触，压力调整更细，涂层边缘和基材界面受力更均匀。 |
|
抛光液供给稳定 |
DISTRILAM自动滴液系统按设定剂量和间隔供给NEODIA F和ALPLAN。 |
少量连续供液；按3 μm、1 μm、0.05 μm分道设置 |
布面湿润状态更稳定，抛光液用量更可控，2TS4、4FV3、4MP2之间的转换更顺畅。 |
|
终抛节奏清楚 |
程序可保存转速、压力、时间和供液节奏。 |
3 μm 45-60 s；1 μm 30-45 s；0.05 μm 30-45 s |
细划痕、边缘状态和表面洁净度逐步收敛，终抛完成后适合直接观察。 |
MASTERLAM 3.0重点说明
|
MASTERLAM 3.0 + DISTRILAM：压力补偿与自动供液 锌涂层抛光需要低压力下的连续接触，也需要稳定的抛光液供给。MASTERLAM 3.0的压力自动补偿把实际压力维持在设定值，样品被抛去后，抛光布和样品之间仍能保持连贯接触。1 N步幅让压力变化更细腻，薄涂层边缘受力更温和。推荐300 mm盘面让布面接触更平稳。DISTRILAM按设定节奏供给NEODIA F和ALPLAN，布面湿润状态更稳定，抛光液用量更可控。这样的设备组合有利于涂层边缘形貌、层间界面和最终表面洁净度同时保持。 |
LAM PLAN抛光路线

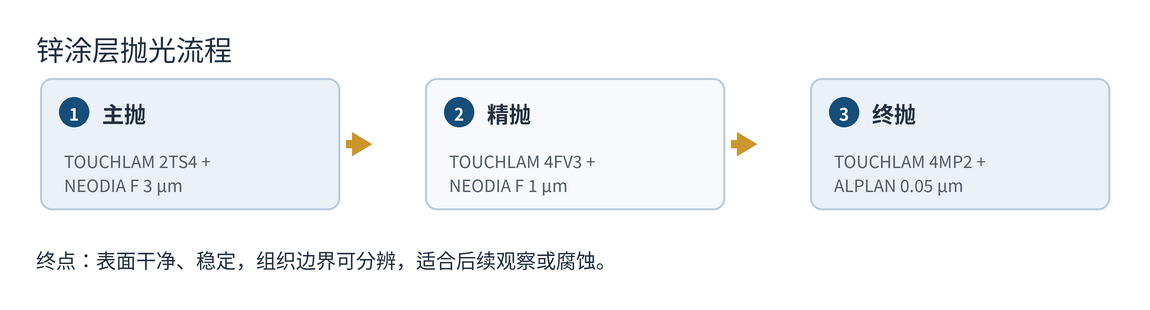

图4 锌涂层抛光阶段流程。
|
步骤 |
确定耗材 |
起始参数 |
过程观察 |
控制动作 |
|
精抛 |
TOUCHLAM 2TS4 + NEODIA F 3 μm |
120 rpm / 8-10 N/样 / DISTRILAM少量供液 / 45-60 s |
P4000精磨纹逐步收敛，涂层边缘保持连续。 |
按设定供液节奏运行；完成后冲洗观察界面轮廓。 |
|
补充细抛 |
TOUCHLAM 4FV3 + NEODIA F 1 μm |
100 rpm / 8-10 N/样 / DISTRILAM少量供液 / 30-45 s |
细纹继续收敛，层间边界更干净。 |
短时间细抛，表面均匀后进入终抛。 |
|
终抛 |
TOUCHLAM 4MP2 + ALPLAN 0.05 μm |
100 rpm / 8 N/样 / DISTRILAM少量供液 / 30-45 s |
确认表面洁净度、涂层边缘形貌和厚度边界。 |
短时终抛后充分冲洗，进入显微观察。 |
前道研磨承接
|
研磨步骤 |
确定耗材 |
起始参数 |
进入抛光时的状态 |
|
平面磨 |
SiC STANDARD P1200 |
150 rpm / 10-15 N/样 / 20-30 s |
涂层区域接近目标位置。 |
|
细磨 |
SiC STANDARD P2400 |
150 rpm / 10-15 N/样 / 20 s |
上一道划痕收细，界面轮廓保持清楚。 |
|
精磨 |
SiC STANDARD P4000 |
120 rpm / 10 N/样 / 15-20 s |
表面进入3 μm抛光可承接状态。 |
